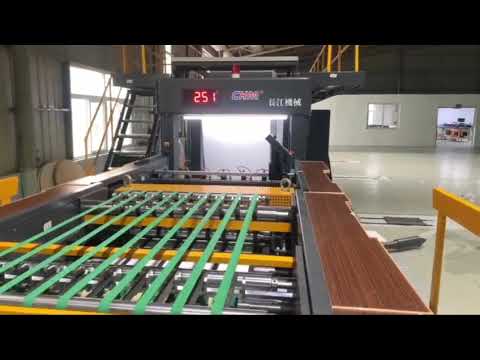

ALM-A4 Kağıt Üretim Hattı Ve Paketleme Hattı

ÖZELLİKLER
2.1. Ekipman Teknikleri
Makinemizin tekniği olarak kağıt ürünlerine ilişkin fonksiyonları ve iş akışını açıklıyoruz: açma → kesme → taşıma → toplama → Paketleme.
A.1. Ana Teknik Parametre
A.2. Standart Konfigürasyon

1. Çözme Standı (1 Takım = 2 Rulo)

A-1 Tipi: CHM-A4-2



1) Makine Tipi

:

Her makine tablasına 2 takım şaftsız kağıt rafı yerleştirilebilir.

2) Kağıt rulosunun çapı

:

Maks. Ф1400mm

3) Kağıt rulosunun genişliği

:

Maks. Ф850mm

4) Kağıt rafının malzemesi

:

Çelik

5) Debriyaj cihazı

:

Pnömatik Frenleyici ve kontrol

6) Klips kolunun ayarlanması



Yağ basıncına göre manuel ayarlama

7) Kağıt çekirdeği zorlu



3”(76,2 mm) hava genleşmesi

şaft aynası

2. Otomatik gerilim kontrol sistemi

A-2 Tipi: Otomatik gerginlik kontrol sistemi



1) Kağıt indüktörden geçtiğinde, fren yükünü artırmak, kağıt gerginliğini otomatik olarak kontrol eden gerginliği artırmak veya azaltmak için PLC kontrol sistemine otomatik geri bildirim sağlanır.





3 Yüksek hassasiyetli kesme bıçağı sistemi

A-3 Tip: Yüksek hassasiyetli kesme bıçağı sistemi



1) Üst ve alt bıçaklar döner olduğundan kesme doğruluğu çok hassastır.

2) Eğri önleme cihazı Bir set kare çubuk ve çelik tekerlek içerir. Kağıt karesini ayarlayabilen ve düzleştirebilen kağıt kenarı ünitesinden kağıt eğildiğinde.

3) 5 takım dilme bıçağı

Üst dilme bıçağı hava basıncı ve yay ile alınır.

Alt bıçak, ayı tahrikiyle bağlanır (çap Ф180 mm'dir) ve yay ile hareket eder. Üst ve alt yuvarlak bıçak SKH'den yapılmıştır. Alt dilme bıçağı (çap Ф202 mm'dir) ve aynı fazlı kayışlarla tahrik edilir. Alt dilme bıçağı 5 gruptur, her grupta iki bıçak kenarı vardır.

Kağıt Genişliği :
Brüt genişlik 850 mm, net genişlik 840mm

Kesme sayıları :
2 kesme-A4 210mm (genişlik)

Kağıt rulosunun çapı :
Maks.Ф1400mm. Min.Ф600mm

Kağıt çekirdeğinin çapı :
3”(76.2mm) veya 6”(152.4mm) veya müşterinin talebine göre

Paketleme Kağıdı kalitesi :
Yüksek kaliteli fotokopi kağıdı; Yüksek kaliteli ofis kağıdı; Yüksek kaliteli Ağaçsız kağıt vb.

Kağıt ağırlığı :
60-100g/m²

Sayfa uzunluğu :
297mm (özellikle A4 kağıdı için tasarlanmıştır, kesme uzunluğu 297mm)

Toplu miktarı :
500 sayfa Maks. Yükseklik: 45-55mm

Üretim hızı :
Maks 0-250m/dak (kağıt kalitesine bağlı)

Maks. Kesme sayısı :
Maks841/dak

Toplu çıktı :
Maks 12 toplu/dak

Kesme yükü : 100g/m²(1×100g/m²)

 Kesme hassasiyeti :

±0.2mm

Kağıt kesme gereksinimi:
Hızda değişiklik yok, ara yok, tüm kağıdı bir kerede kesin ve uygun kağıda ihtiyacınız var.

Ana güçkaynağı:
3*380V /50HZ

Gerilim:
220VAC /24VDC

Güç:
22KW

Hava tüketimi:
200NL/dak

Hava basıncı:
6 çubuk

Kenar kesme:
5~15mm*2

Güvenlik standardı  :
Güvenlik standardına göre tasarım

4) Kağıt besleme çarkı


Üst tekerlek:
Ф200*550mm (kauçuk kaplı)

Alt tekerlek:
Ф400*550mm (kayma önleyici)

5) Kesme bıçağı grubu

  Üst kesme bıçağı:
1 adet 550mm

Alt kesme bıçağı:
1 adet 550mm

6) Sürüş grubu (Yüksek hassasiyetli ayı ve kayış tahriki)

7) Ana tahrik motor grubu: 15KW

4. Taşıma Sistemi

A-4.Tip: Taşıma sistemi

1) Düz ve üst üste binen cihazla taşıma

2) Yüksek hızlı taşıma bandı ve baskı tekerleği. Üst ve alt taşıma bandına karşılık gelen baskı kağıdı, otomatik gerdirme ve kapatma sistemi.

3) Statik temizleme cihazı (Statik kaldırma çubuğunu dahil edin)

ve Negatif iyon jeneratörü)



5. Kağıt toplama sistemi

A-5 Tip: Kağıt toplama sistemi



1) Kağıt yığınını yukarı ve aşağı doğru çalıştıran otomatik cihaz

2) Jogging cihazı ve alkış kağıdı düzenli. Hava tankı ile kontrol,

Tasarım sayfası olduğunda silindir kağıt çubuğu kesilerek yukarı ve aşağı doğru hareket ettirilir.

Kağıdı banda aktardıktan sonra çapraz olarak paketleme masasına taşıyın.





 6. Aksesuarlar

A-6 Tip: Aksesuarlar



Çapraz bıçak

:

1 takım 550mm Malzeme: tungsten çeliğinin bileşimi

(alt bıçağı ve üst bıçağı dahil)

Üst dilimleme bıçağı

:

5 adet Ф150mm Malzeme: SKH

Alt dilimleme bıçağı

:

5 adet Ф202mm Malzeme: SKH
